Control de pH en los procesos de galvanoplastia

Escrito en . Publicado en .

El proceso de acabado superficial de los materiales tiene como finalidad obtener una superficie con características adecuadas para una aplicación en particular del producto. Existen diferentes tipos de acabado superficial y diferentes razones para realizarlos, ya sea con un propósito decorativo, de protección o funcional. Un ejemplo de esto es la galvanoplastia, esta técnica consiste en la deposición de metales sobre la superficie mediante electricidad, también conocida como electrodeposición. Es un proceso de bajo costo que aumenta la resistencia y durabilidad de los materiales, ofreciendo resistencia a la corrosión y a la oxidación. Los usos de la galvanoplastia son variados: se aplica en la industria automotriz y hospitalaria, en la electrónica, electrodomésticos y joyería, entre otros.

La medición de pH en el proceso de galvanoplastia es muy importante ya que puede afectar tanto el acabado final como a la cantidad de metal depositado. Controlar el pH garantiza que los aditivos y productos químicos funcionen correctamente para proporcionar un recubrimiento uniforme.

Aplicación

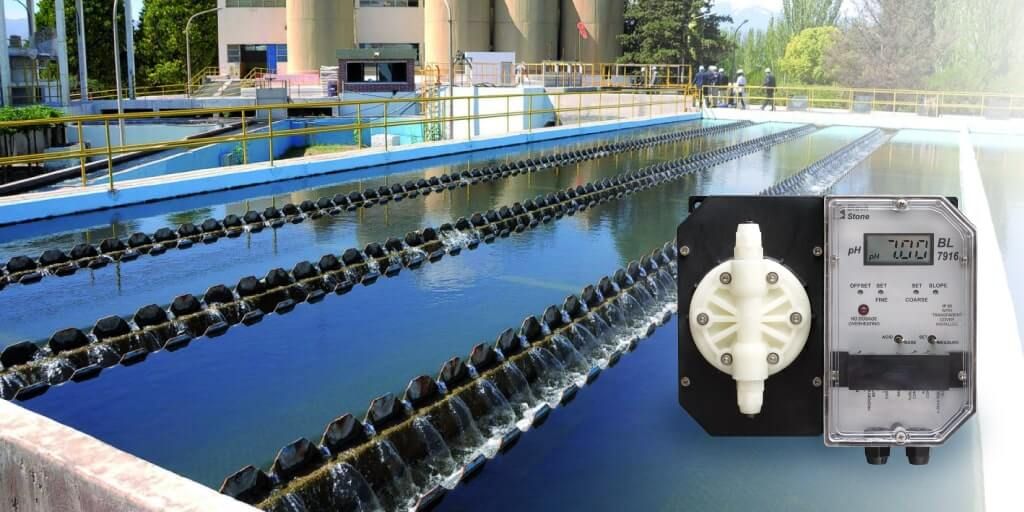

En algunas técnicas de galvanizado se utilizan procesos de deposición de zinc en medio ácido. A medida que el zinc se deposita, el pH aumenta. Para mantener un valor de pH óptimo, se agrega ácido al proceso. Hanna cuenta con el medidor BL7916 el cual es ideal si se requiere tener el control del pH en un punto fijo.



 width=

El BL7916 es un controlador proporcional con bomba dosificadora integrada. Si la lectura se encuentra muy cercana al punto de ajuste, la bomba dosificadora opera más lento, lo cual evita la sobredosificación. El control proporcional en la dosificación permite que la lectura se mantenga constante y muy cerca del punto de ajuste. La bomba dosificadora está fabricada con materiales químicamente resistentes incluyendo el PVDF, PTFE y FPM/KFM. Todos estos materiales ofrecen una excelente compatibilidad con el ácido sulfúrico y su concentración para esta aplicación.

Este equipo es muy fácil de operar con los ajustes manuales para la calibración y selección del punto de ajuste.

El BL7916 incluye un contacto auxiliar que permite al usuario conectar otra bomba o mezclador el cual se activa solamente cuando el equipo está dosificando. Además incorpora un sistema de alarma que alertará al usuario si la reacción no se está llevando a cabo dentro de ciertas pautas. Esta alarma se activa cuando hay una diferencia de 2 unidades en el valor de pH fijado.

A continuación, se muestra la tabla con las especificaciones del equipo.

 BL7916
Intervalo 0.00 a 14.00 pH
Resolución0.01 pH
Exactitud @25°C/77°F± 0.01 pH
Tasa de flujoVer tabla
Impedancia de entrada1012 ohm
DosificaciónProporcional, ácido o base, seleccionable por el usuario
Contacto de dosificación1 aislado, 2A, máx. 240V, carga resistente, 1,000,000 golpes
Contacto de la alarma1 aislado, 2A, máx. 240V, carga resistente, 1,000,000 golpes
CalibraciónOffset: ±1 pH con potenciómetro; pendiente: 85 a 115% con potenciómetro
Salida de registro4-20 mA (aislada)
AlimentaciónBL 7916-1: 115V ±15%; 50/60 Hz (40W)

BL 7916-2: 230V ±15%; 50/60 Hz (40W)

Condiciones ambientales0 a 50°C (32 a 122°F); HR máx. 95% sin condensación



Dimensiones221 x 142 x 181 mm (8.7 x 5.6 x 7.1”)
Peso5 kg (11 lb.)
Información para ordenarBL7916-1 se suministra con válvulas de descarga y succión, tubo de polietileno, cable de energía de 115V e instrucciones

BL7916-2 se suministra con válvulas de descarga y succión, tubo de polietileno, cable de energía de 230V e instrucciones



BL7916 PRESIÓN/FLUJO
Bar (PSI)LPH (GPH)
0.5(7.4)13.3(3.46)
1.0(14.7)11.7(3.04)
2.0(29.4)10.1(2.63)
3.0(44.1)9.0(2.33)
4.0(58.8)7.8(2.03)
